盟莆安MP186voc气体检测仪使用手册

1. 标准配置

 NEO主机

 清洗套件

 光离子化传感器维护指南  充电/数据下载 USB 线缆  AC/DC 适配器

 水阱过滤器

 合格证

 快速操作指南

2. 产品概述

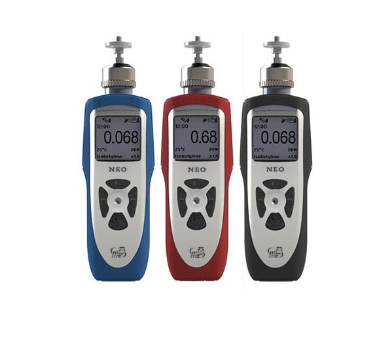

NEO 手持式 VOC 检测仪结构紧凑，是一个广谱的、先进的、可测到 ppb(百万分之一)级 别的 VOC 气体检测器，及可在危险环境下工作的数据采集器。NEO 为不同的用户、不同的 应用提供多款型号的 VOC 检测器，可到 1ppb，最高量程可到 20000ppm，其受湿度影响 的噪音已被显著降低，此外，NEO 除了是一款实时检测 VOC 读数的检测器，还可选装内置无 线模块，通过 mPower Suite 应用软件实现无线通讯。

主要特点如下:

重量轻、结构紧凑

 结构紧凑、重量轻、坚固耐磨  内置采样泵

PID技术成熟可靠，性能稳定、测量精确  可连续使用超过 30 小时

 在 ppb/ppm 级连续监测 VOC 气体  显著减低了湿度的影响

用户界面友好

 对 STEL, TWA, 高/低峰值可预设警报限值

 当检测气体浓度超biao，会激活蜂鸣器和闪动的 LED 显示  可以轻松切换到图形模式，直观观察浓度变化梯度

数据采集功能

 12 个月的数据采集容量，数据可下载至计算机  选装无线模块来实现数据的无线传输

3. 电池充电

使用之前，应保证电池电量充足。

尽量在每次使用前将仪器充满电。将 Micro-USB 充电接头连接到仪器底部的充电接口 上，液晶会显示充电状态。充电过程中，液晶显示一个从空到满的电池图标;充满电后， 液晶显示一个满格的电池。充电请务必使用盟莆安充电电源线(PN:12.02.01.0001)

请按以下步骤充电:

1. 把 AC/DC 适配器和线缆 USB 口连接。

2. 将 AC/DC 适配器连接到墙上的电源插座。

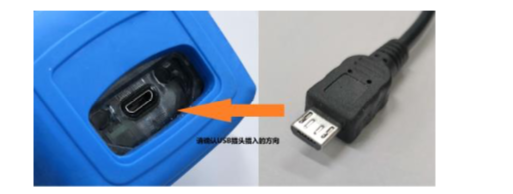

3. 将 Micro-USB 对准仪器接口，保证接口和 Micro-USB 在同一个平面上，将

Micro-USB 插入到仪器接口中。

仪器自动开始充电。仪器充电指示灯会变红。同时电池符号也会闪动。

电池充满后，电池符号停止闪动，显示满格。屏幕上出现“充电完成"的提示。

充电指示灯显示为绿色。

也是如此。

电压不足警报

当电池电压降至预设警报值以下时，仪器将发出每分钟 1 声鸣叫的报警信号，显 示屏上右图所示的电池符号每秒闪动 1 次。10 分钟内关闭仪器，此时需要对仪器进 行充电。

时钟电池

仪器内部的印刷电路板上装有1枚时钟电池。它的使用寿命很长，一般可持续使用5年， 可防止在取下锂电池或碱性电池的情况下丢失内存中的仪器设定。

关闭仪器时的数据保护

当仪器关闭后，所有的当前数据，包括最后检测的数据均被消除，但数据采集的记录 被保存在仪器的内存中，即使取下电池也不会丢失。

4. 用户界面

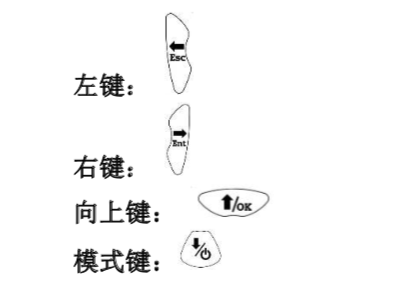

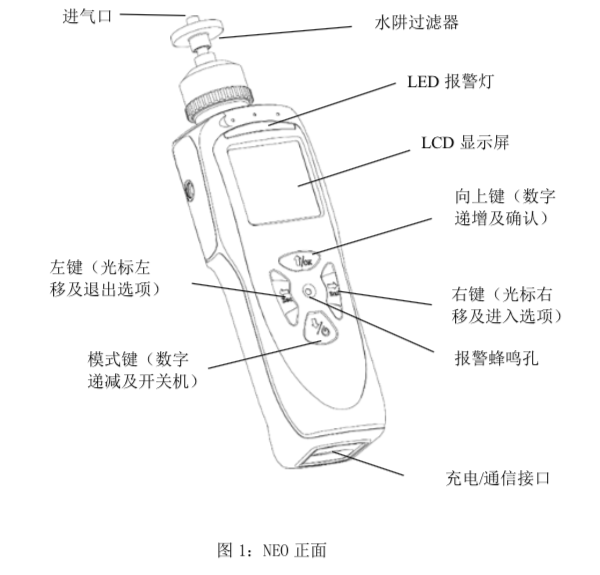

MP186手持式VOC快速检测仪的操作界面含显示屏、LED 灯、报警器以及以下四个操作键:

模式键:

仪表的各项功能，如检测读数、泵状态、人员安全指示、时间、电池等信息将显示在液晶 屏上。

模式键:

仪表的各项功能，如检测读数、泵状态、人员安全指示、时间、电池等信息将显示在液晶 屏上。

5. 显示屏

显示屏上显示以下信息:

6. 仪器操作

    NEO 是一款可实时提供检测数据，一旦气体超限，立即自动激活报警装置。仪器在出厂 前已预先设定报警限值，并通过标准气标定了传感器，但在初次使用之前，应测试仪器是 否进行了有效的标定。仪器充满电并正确标定后，可立即投入使用。

6.1 打开仪器

1. 在关闭状态下，长按模式键   打开仪器。

2. 显示屏打开时，松开模式键   。

仪器开启后，在初始化模式，会显示 mPower 公司的标识(如果不能正常显示，则仪器 有可能出现了故障，届时请与 mPower 公司技术支持联系)、显示仪器型号、软件的版本号、 仪器序列号，然后进入系统自检。自检完成后，屏幕会出现标定日期、报警点设置等信息。

系统自检包括: 泵工作状态 实时时钟 数据存储 运动传感器状态 PID 传感器状态

 启动完成后，屏幕上将显示出检测读数和各种功能图标。

6.2 关闭仪器

1. 按住模式键   3秒后出现5秒倒计时的关闭提示。 2. 读秒结束后，松开模式键。

3. “Unit off..."后，仪器马上关闭。

注意:关闭等待中应一直按住模式键，直到倒计时读秒结束。如果中途松开模式键，关闭 操作取消，仪器恢复正常工作状态。

6. 点击右下方的“Get Log"键，可以拿到仪器内存储的测量数据，鼠标右键点击具体数据可以将某条或全部数据存储到电脑内。

7. 点击“Firmware Upgrade"键可以升级仪器运行程序。具体操作可以参考 mPower Suite 软件的操作指南

7. 维护

7.1 传感器/灯清洗及更换

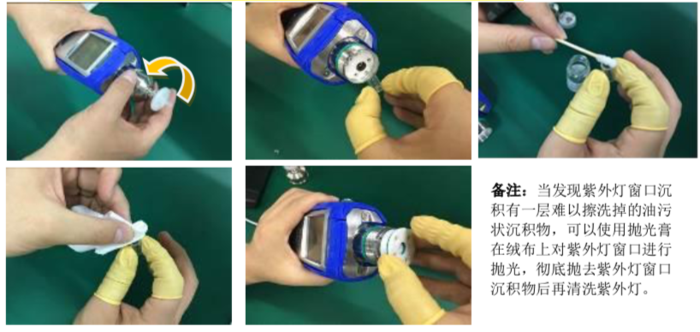

7.1.1 紫外灯的更换和清洗

1. 旋开检测器帽，拔下检测器模块(电离室)

2. 带上指套拔出紫外灯

3. 用沾有清洗剂的棉签擦拭紫外灯窗口

4. 用无尘布擦洗紫外灯窗口及表面

5. 紫外灯装回传感器并装上检测器模块，旋上检测器帽mPower Suite
